VF-Magnetventil
Einstufung:Wegeventile

VF-Magnetventil

Besonderheit:

Magnetventil der VF-Serie
1. Die Größe entspricht der der VF-Serie von SMC.
2. aus China eingeführt
3.Position: zwei und drei

Magnetventil der VF-Serie VF3130 VF5120

1: VF3-Serie, VF5-Serie und VZ5-Serie

2: VF, VZ Einzelspule, Doppelposition, Doppelspule, Doppelposition oder Doppelspule, Dreiposition, nahe Mitte/Auslassmitte/Druckmitte

3: Stecker und Anschlusskabel für Ihre Option

4: DC12/24 V, AC 24/110/220/380 V für Ihre Wahl

5: Verteiler: VF3000M für die VF3-Serie, VF5000M für die VF5-Serie und VZ5000M für die VZ5-Serie

Ein Angebot bekommen

Bestellcode

4V  3  10  -  10  B  -  AC220V  -  W
➊   ❷  ❸       ❹   ❺          ❻             ❼

Symbol Inhalt
Serie
VF3 Serie
VF5 Serie
Spule und Anfangsstatus
1 Einzelspule
2 Doppelspule
3 Mittelposition geschlossen
4 Mittelstellung gedrückt
5 Mittelstellung Erschöpft
Bestellnummer
VF3 30
VF5 20
Anschlussgröße
DC12V
DC24V
AC24V 50Hz/60Hz
AC110V 50Hz/60Hz
AC220V 50Hz/60Hz
AC380V 50Hz/60Hz
Verdrahtung
Leer Ohne Lichtterminal
LD Braun mit hellem Rand
LD1 Weiß mit hellem Anschluss
W Anschlusskabel

Spezifikation

Modell VF3130
Position und Weg Nr. 5/2 Weg
Wirkungsbereich 25 mm2 (CV = 1,40)
Fluid 40 Mikron gefilterte Luft
Betrieb Innenliegender Pilottyp
Betriebsdruck 0,15–0,8 MPa
Beweisdruck 1,2 MPa
Betriebs-Temperatur 5~50 °C
Zulässige Verschraubung ±10 %
Energieverbrauch Wechselstrom: 5,5 VA Gleichstrom: 4,8 W
Spulenisolation und Schutzgrad Klasse F.IP65
Elektrischer Eintrag Anschlusskabel oder Stecker
Höchste Aktionshäufigkeit 5 Zyklen/Sekunde
Kürzeste Anregungszeit 0,05 Sekunden

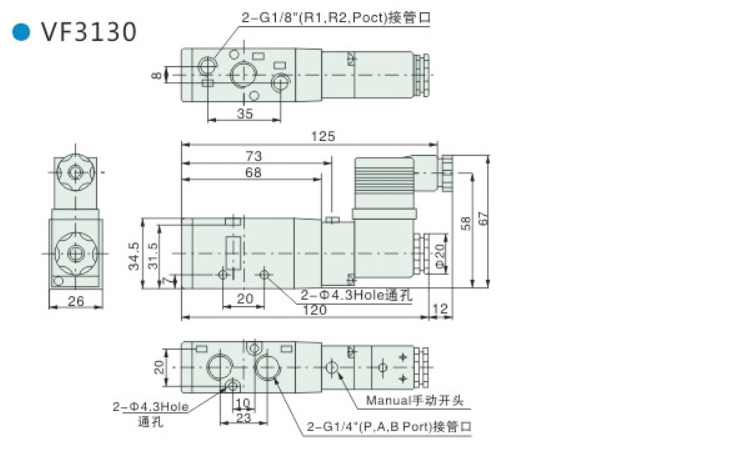

Gesamtmaßzeichnung (mm)
